Удлинитель потока: где купить, как сделать удлинитель отопления, куда поставить в радиатор?
Узел нижнего подключения
Пластиковые трубы отопления в полу
Когда в первую зиму замерзают на новых радиаторах: первые 2-3 секции горячие, остальные холодные - многие начинают искать метод "как теплоноситель направить к дальним секциям".
И в паутине находят такое божественное решение как удлинитель потока: можно по-дилетантски поставить самому и даже стояки сбрасывать не надо!
И никаких грязных переделок схем подключения с переженными обоями от сварки. Вообщем: наивная мечта любого паука.

Удлинитель потока - эта такая трубка вставляется во внутрь радиатора после крана.
С этим удлинителем потока: все секции более-менее равномерно прогреты: вода дошла до конца радиатора. Вроде - как все ништяк!
Но на самом деле все не так: температура радиатора значительно ниже температуры стояков: стояки горячие, а батарея просто теплая.

Почему удлинитель малоэффективен?

Максимальную теплоотдачу можно получить при движении воды внутри радиатора сверху-вниз: только при такой циркуляции включается гравитационный насос естественной циркуляции
и основной фактор непрогрева (самый главный косяк) - слив охлажденного теплоносителя из радиатора сверху. Удлинитель потока этот фактор не исправляет!
При удлинителе потока по половине секций вода двигается снизу-вверх - опять потеря 50% гравитационной циркуляции.

И эта трубка внутри радиатора заужает верхний или нижний коллектор батареи. Там же уже два потока : внутри самой трубки и снаружи между стенками радиатора.
При неправильной диагонали (диагонали для верхней и нижней подачи - абсолютно разные и не взаимозаменяемы) - хотя бы все трубы проходят снаружи: нет заужений внутри батареи.
Перепутанная диагональ - и то больше тепла дает, чем этот удлинитель! Но и на ней не согрешься - уже переделывал.
это не биметалл радиатор
Чугунный радиатор на диагональ
Чтоб избежать выхода отработанного теплоносителя из верха радиатора - лучше применять нижнее подключение: схему низ-низ.
В этой схеме отсутствует понятие: дальние секции - весь радиатор также равномерно прогрет как и с удлинителем и даже лучше: меньше разницы температур стояка и радиатора.
Но потеря теплоотдачи против верхнего разлива до 30% - зависит от внутреннего проходного сечения вертикальных каналов в секциях - лучше выбирать радиаторы с большими диаметрами.
Почему теряются % ? Причина одна: по половине секций движения воды против шерсти: снизу-вверх.
В продаже есть импортные удлинители для истинно нижнего подключения: когда пластиковые трубы проходят в полу квартиры и выходят снизу под самим радиатором - нет стальных стояков отопления в углу комнаты.
И многие начинают думать: это заводское сертифицированное изделие - значит работает!
Да - этот удлинитель работает!
Но работает он в коллекторной 2-трубной системе (есть разница давлений в стояках подачи и обратки), где все квартиры подключены параллельно, а часто бывает что и радиаторы внутри 1 квартиры на параллельной схеме.
движение воды не определенно - нижнее подключение радиатора
пластиковые трубы в полу
А проблемная нижняя подача - это однотрубная система с вертикальным стояком внутри комнаты: давление в трубах перед радиатором - одинаковое (перемычка-байпас перед батареей - полностью уравнивает) и все радиаторы на стояке подключены последовательно.
В импортном удлинителе нет излива отработанного, холодного теплоносителя из верха радиатора.
И по сути - у него чисто декоративная функция: 2 трубы рядышком входят в радиатор снизу из пола.
А без удлинителя подключение будет: 2 трубки по отдельности по торцам батареи - это типа менее красиво!
Этот импортный удлинитель по гидравлике работает как схема НИЗ-НИЗ - только немного другая визуализация.
Есть и более дорогой узел нижнего подключения для пластиковых труб в полу: дополнительная наружняя трубка подачи на верх радиатора.
Резюме:

Эффективность удлинителей для 2-трубной и однотрубной системы отопления очень разная из-за гидравлических особенностей:
  • Параллельное и последовательное подключение радиаторов,
  • И разница давлений в стояках подачи и обратки.
  • Схема "низ-низ" похожа на удлинитель - но работает лучше!

А лучше: кардинально схему подключения менять на верхний розлив - а не удлинители всовывать.
Сравнение удлинителя с диагональным перехлестом.
Радиатор ТРЕНД - дешевый
Клещи для монтажа пластиковых труб
На форумах часто пишут что удлинитель помогает: все эти писаки или из средней полосы России или из южных областей - из Сибири не встречал.
Видно сибирские морозы не уважают это половинчатое удлиненное решение.

Часто и Москва голосует за удлинитель - с чем это связано?
  • Опять нет сильных морозов,
  • возможно хорошая циркуляция в теплосетях (новые мощные насосы)
  • и третий гламурный фактор: красота превыше теплоотдачи.
  • Есть и 4 - социальный фактор: лет 10-15 назад начали ошибочно врать про эффективность удлинителя - а как сейчас публично признать свою ошибку?

Вся провинция будет ржать над столицей - как потом гламурным столичным водопроводчикам смотреть на заМКАДышей свысока?
И люди верят - мучаются, мерзнут - делают самопальные удлинители на однотрубные системы, а после 1-2 зимы переделывают полностью схемы подключения на ПЕРЕХЛЕСТ или ДИАГОНАЛЬ.

И часто прорывается такая реальная оценка:
Удлинитель протока: лучше другие провисающие запчасти удлинять : всякие там пацанячьи хвостики ,
можно и под девичьей сбруей , под двумя намордниками - а потом сравнивать : у кого больше провисает, или у кого длиньше - только частично, кусочно-половинчато поднимает температуру в комнате.

Что такое: гравитационный насос естественной циркуляции?

Горячая вода двигаясь двигаясь внутри радиатора снизу-вверх : охлаждаясь - отдавая тепло на воздух комнаты - становится тяжелее, плотнее и своим добавленным весом придавливает восходящий поток горячего теплоносителя снизу: включаются гидравлические тормоза внутри радиатора и теплоноситель уходит по более легкому пути - через байпас, перемычку перед батареей.
Если в радиатор поступает меньше теплоносителя: то он быстрее остывает, чем поступает новый горячий - батарея стоит более прохладная.
Это есть обратный гравитационный насос - или движение воды "против шерсти".

Соответственно прямой насос - разгоняющий циркуляцию внутри радиатора - когда батарея стоит на верхнем розливе: горячий теплоноситель поступает в верх радиатора - опускается по секциям - отдает тепло и тяжелеет - и еще быстрее начинает опускаться вниз - циркуляция убыстряется.

Так вот: выход охлажденного теплоносителя из верха радиатора или движения воды внутри батареи снизу-вверх - это всегда "против шерсти" и тормоза!

Это чисто физический смысл - все по физическим законам. И ни один гламурный московский сантехник не сможет перепрыгнуть эту науку - физику!
Даже если возомнил из себя "Бог и Царь" российской сантехники: "Иисус Христос - супер Zvezda".
Короче: Звезда в шоке от провинциального уважения физических законов.

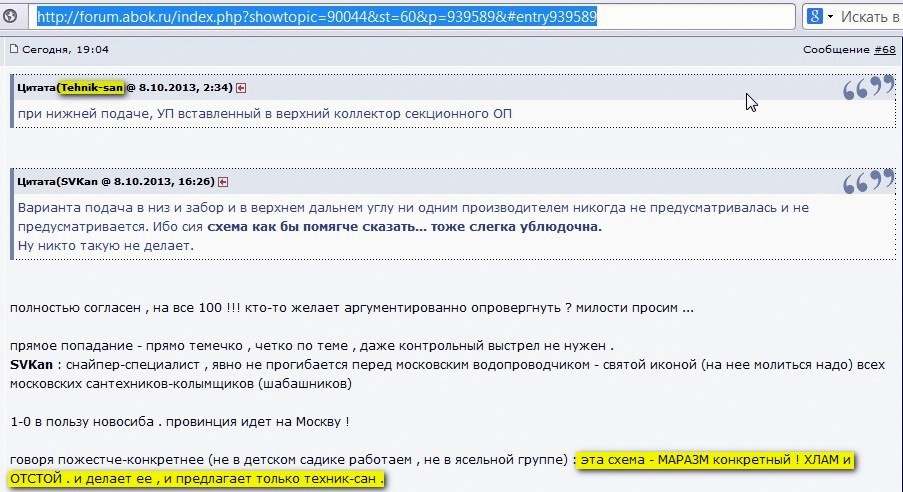

Ублюдочная схема отопления

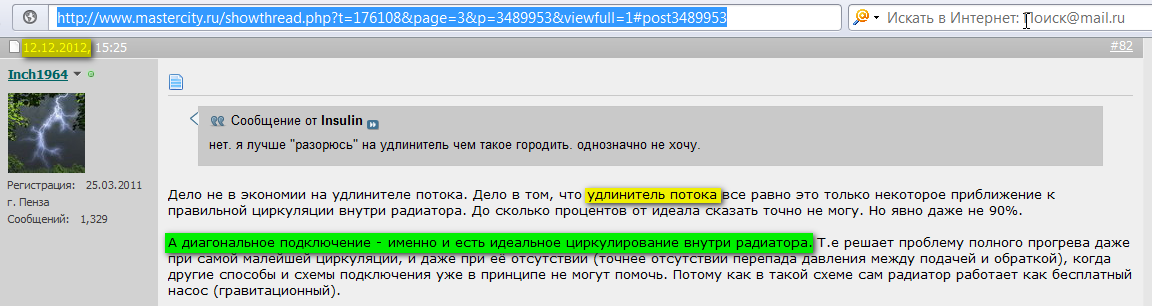

Диагональ или удлинитель потока

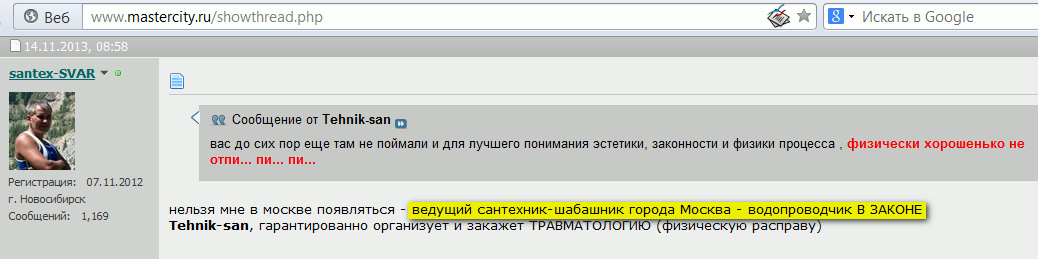

Модератор на Мастерсити
Самопальный удлинитель из медной трубы - экспериментальная развлекалочка на 1 зиму.
А потом приходит копченный и начинает закручивать трубы морскими узлами.
